YUKI Block RSX1 – Serielle Geräte und Modbus RTU einfach in die Cloud bringen

Für Modbus RTU sowie RS485, RS422 und RS232: Bestandsgeräte sicher anbinden, Daten nutzbar machen und Monitoring, Alarmierung und Automatisierung direkt aufsetzen.

Coldwave YUKI Block RSX1

Einfache Modbus-Anbindung

Bestehende Geräte lassen sich ohne Eingriffe in die vorhandene Feldkommunikation an Coldwave anbinden.

Serielle Protokollvielfalt

Unterstützt Modbus RTU sowie RS232, RS422 und RS485 für unterschiedlichste Bestandsanlagen.

Für den Feldeinsatz gemacht

Robuste Kommunikation, sichere Cloud-Anbindung und OTA-Fähigkeit schaffen eine belastbare Basis für den späteren Betrieb.

Direkte Anbindung von Modbus-RTU- und seriellen Geräten – für Monitoring und Automatisierung.

Serielle Vielfalt
Robustes Gehäuse
Sicherer Fernzugriff
Abmessungen 75mm x 45,1mm x 92,1mm
Eingangsspannung 12V – 24V DC ±10%
Schnittstellen RS232 / RS422 / RS485
Eingänge –
Ausgänge –
Umgebung -20°C bis 65°C, IP20

Für bestehende Modbus- und serielle Anlagen ausgelegt

Für die Anbindung vorhandener Geräte über Modbus RTU, RS485, RS422 oder RS232 – ohne eigene Schnittstellenhardware neu entwickeln zu müssen.

  1. 1

    Einfache Modbus-Anbindung

    Bindet bestehende Geräte ohne Änderungen am Bus oder an der vorhandenen Anlagenlogik ein.

  2. 2

    Volle Protokollunterstützung

    Geeignet für Modbus RTU sowie serielle Kommunikation über RS232, RS422 und RS485 in Industrie und Maschinenbau.

  3. 3

    Robuste Übertragung

    Für zuverlässige Datenkommunikation in anspruchsvollen Umgebungen und den dauerhaften Einsatz im Feld ausgelegt.

Erweiterte technische Details

Elektrische Daten

Versorgungsspannung 12V – 24V DC ±10%
Eingangsstrom 0,55A (1,2A max.)
Eingangssicherung 2 A träge
Schutzklasse III (Safety Extra Low Voltage)
Isolation Funktional (Versorgung↔Schnittstelle)
Schutzschaltungen Verpolung, Überspannung
Leitungslänge bis zu 3m (RS232), bis zu 1000m (RS485, RS422)
Querschnitt ≤ 1,5mm², starr oder flexibel
Echtzeituhr-Batterie 3V Lithium CR1216 (25 mAh),

Mechanik / Umwelt

Abmessungen 75mm x 45,1mm x 92,1mm
Schutzart IP20
Temperatur −20 °C … +65 °C (Betrieb), −40 °C … +85 °C (Lagerung)
Luftfeuchte max. 95 % rF, nicht kondensierend
Aufstellhöhe < 2000 m ü.N.N.

System / Software

Mini-SPS Coldwave Script-VM
Sicherheitsfunktionen Secure Boot, DTLS 1.2

Schnittstellen / Funktionen

Feldbus 1x Modbus RTU
Schnittstellen 1 x Seriell (RS232 / RS422, RS485 Half- & Full-Duplex)
Protokolle Pass-Through, Custom, Modbus RTU
Datenrate Max. 1Mbit/s (RS232), max. 8MBit/s (RS485), abhängig v.Leitungslänge
Sonstige I/Os keine
Mobilfunk LTE Cat-M1 / Cat-NB2
LTE-Bänder B1-B5, B8, B12, B19- B20, B28
OTA-Update OTA via Mobilfunk, gesichert mit DTLS

Wann ist der YUKI Block RSX1 die richtige Wahl?

Der YUKI Block RSX1 passt, wenn bestehende Geräte oder Anlagen über Modbus RTU, RS485, RS422 oder RS232 angebunden werden sollen, ohne dafür eine eigene Kommunikationshardware zu entwickeln.

Der Block ist besonders dann sinnvoll, wenn Prozesswerte, Zustände oder Diagnosedaten aus vorhandenen seriellen Schnittstellen für Monitoring, Alarmierung oder Systemintegration nutzbar gemacht werden sollen. RSX1 eignet sich für Retrofit-Projekte ebenso wie für kompakte Integrationen, bei denen Bestandsgeräte sicher an Coldwave oder an Kundensysteme angebunden werden sollen. Damit ist RSX1 die spezialisierte Lösung für serielle Kommunikation und Modbus RTU – nicht für CANopen und nicht für digitale IOs.

RSX1 ist auch dann geeignet, wenn Geräte über proprietäre serielle Protokolle kommunizieren. Standardfälle lassen sich über Modbus RTU abbilden, darüber hinaus können eigene Protokolle je nach Komplexität über Coldwave Script oder über kundenspezifische Firmware umgesetzt werden, die wir für Sie kundenspezifisch entwickeln oder anpassen.

Aus Modbus- und seriellen Daten werden nutzbare Informationen

Der YUKI Block RSX1 verbindet Feldgeräte nicht nur mit der Plattform, sondern macht deren Daten für Betrieb, Auswertung und Weiterverarbeitung nutzbar.

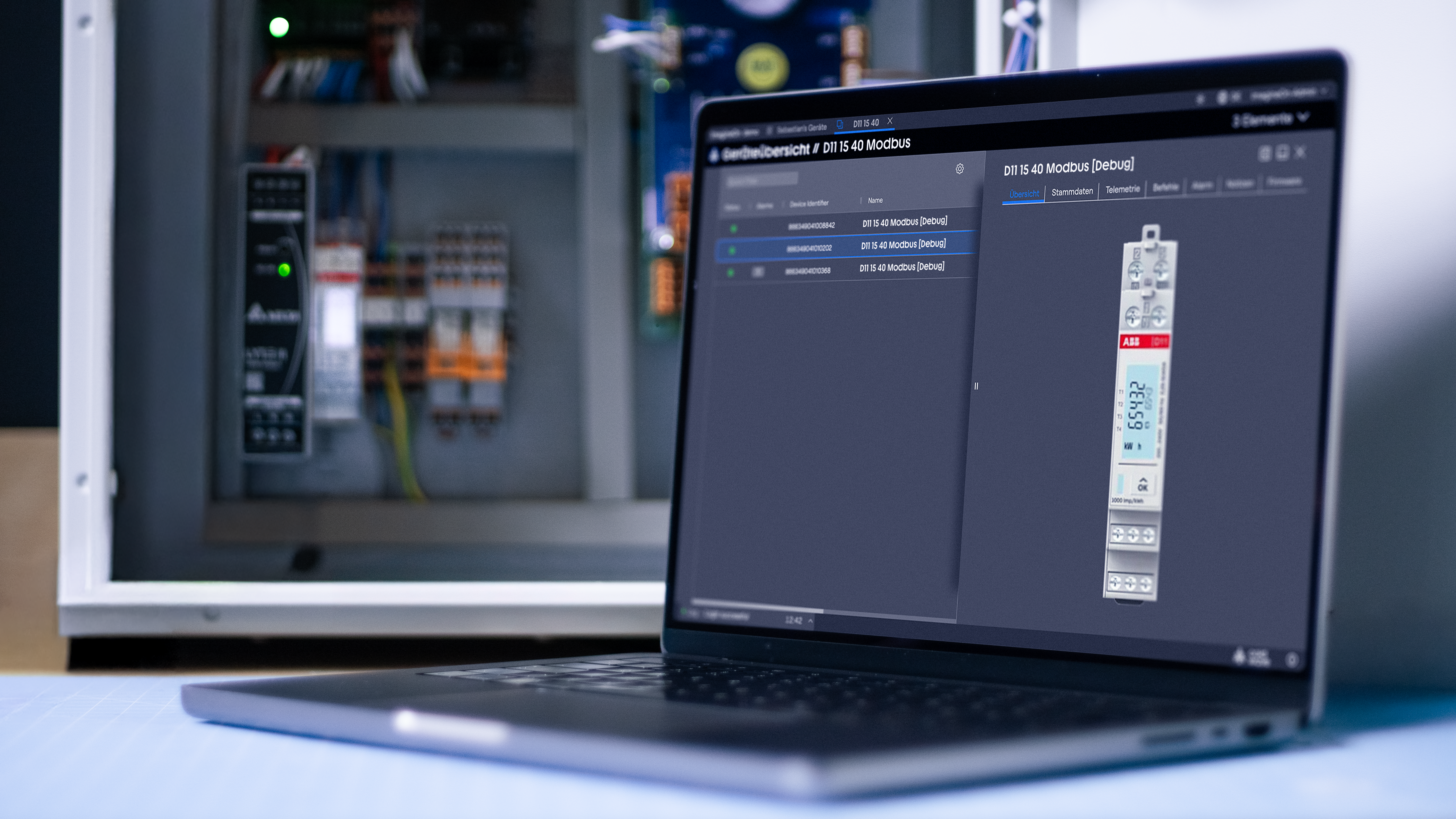

Modbus-zu-Cloud Mapping

Register aus Modbus-RTU-Geräten lassen sich direkt auf Cloud-Datenpunkte abbilden. So werden Prozesswerte, Stati und Diagnosedaten ohne komplexe Zusatzintegration nutzbar.

Analyse und Alarmierung

Visualisierung, Reporting und ereignisgesteuerte Regeln helfen dabei, Zustandsänderungen und Grenzwertverletzungen früh zu erkennen und an nachgelagerte Prozesse weiterzugeben.

Eigene serielle Protokolle umsetzen

Auch proprietäre serielle Protokolle lassen sich integrieren. Je nach Anforderung erfolgt die Umsetzung über Coldwave Script oder über eine kundenspezifische Firmware, die wir für Sie individuell entwickeln oder anpassen.

Nicht nur angebunden, sondern für den Betrieb vorbereitet

RSX1 ist auf den Einsatz mit der Coldwave Plattform ausgelegt – von der Geräteanbindung über Telemetrie und Historie bis zu Regeln, Alarmierung und OTA-Updates.

So entsteht aus einer seriellen Schnittstelle nicht nur ein Datenpfad, sondern eine betreibbare Anbindung. Erfasste Informationen können zentral genutzt, historisiert, ausgewertet und an bestehende Plattformen oder Kundensysteme weitergegeben werden. Zusammen mit lokaler Logik, sicherer Kommunikation und OTA-Fähigkeit entsteht eine belastbare Basis für den dauerhaften Betrieb im Feld.

Häufige Fragen

Welche Schnittstellen und Protokolle unterstützt der YUKI Block RSX1?
Der YUKI Block RSX1 ist für serielle Kommunikation ausgelegt und unterstützt Modbus RTU sowie RS232, RS422 und RS485. Damit eignet er sich für die Anbindung vieler bestehender Geräte und Schnittstellen in Industrie und Gebäudeautomation.
Was lässt sich mit dem RSX1 in die Cloud übertragen?
Typischerweise Prozesswerte, Zustände, Diagnosedaten und weitere Geräteinformationen aus Modbus- oder seriellen Schnittstellen. Modbus-Register lassen sich direkt auf Cloud-Datenpunkte abbilden, sodass Daten ohne komplexe Zusatzintegration für Monitoring, Historie und Weiterverarbeitung nutzbar werden.
Muss die bestehende Anlage dafür umgebaut werden?
Nein, der RSX1 ist gerade für die Einbindung bestehender Geräte ausgelegt. Bestehende Modbus- oder serielle Kommunikation kann angebunden werden, ohne dafür eine eigene Kommunikationshardware neu entwickeln zu müssen oder tief in die vorhandene Anlage einzugreifen.
Kann auf dem Gerät eigene Logik ausgeführt werden?
Ja. Mit Coldwave Script lassen sich Regeln und Logiken direkt auf dem Gerät ausführen, zum Beispiel für Vorverarbeitung, Plausibilitätsprüfungen oder einfache Automatisierungsaufgaben. Dadurch werden Daten nicht nur übertragen, sondern direkt im Feld nutzbar gemacht.
Unterstützt der YUKI Block RSX1 auch proprietäre serielle Protokolle?
Ja. Neben Modbus RTU können auch proprietäre serielle Protokolle umgesetzt werden. Je nach Anforderung lässt sich die Kommunikation über Coldwave Script abbilden oder über kundenspezifische Firmware realisieren. So eignet sich RSX1 auch für Geräte, die nicht mit einem Standardprotokoll arbeiten.
Ist der RSX1 nur für Modbus RTU gedacht?
Nein. Modbus RTU ist ein zentraler Anwendungsfall, der Block unterstützt darüber hinaus aber serielle Kommunikation über RS232, RS422 und RS485. Dadurch eignet sich RSX1 auch für Bestandsgeräte und Integrationen außerhalb klassischer Modbus-Umgebungen.
Wie kommt der RSX1 ins Internet?
Die Cloud-Anbindung erfolgt über LTE Cat-M1. Dadurch kann der Block auch dort eingesetzt werden, wo keine lokale Netzwerkinfrastruktur verfügbar ist oder bewusst vermieden werden soll.
Unterstützt der RSX1 sichere Remote-Updates?
Ja. OTA-Updates sind vorgesehen und werden über Mobilfunk durchgeführt. Die erfolgt abgesichert per DTLS.
Welche Sicherheitsfunktionen bringt der RSX1 mit?
Der RSX1 bringt Secure Boot und DTLS 1.2 mit. Damit ist sowohl die Firmware-Basis als auch die Kommunikation zur Cloud auf sichere Betriebs­szenarien ausgelegt.
Für welche Projekte ist der RSX1 besonders geeignet?
Vor allem für Retrofit- und Integrationsprojekte, bei denen bestehende serielle Geräte oder Modbus-RTU-Anlagen angebunden und ihre Daten für Monitoring, Alarmierung, Historie oder die Weitergabe an bestehende Systeme nutzbar gemacht werden sollen.
Wie weit reichen die seriellen Schnittstellen in der Praxis?
Bei RS485 und RS422 sind je nach Topologie, Datenrate und Leitungsqualität auch größere Distanzen möglich. Bei RS232 sind die Leitungslängen systembedingt deutlich kürzer. Die tatsächlich nutzbare Reichweite hängt immer von Schnittstelle, Verkabelung und Einsatzumgebung ab.
Wir unterstützen bei Auswahl, Integration und Umsetzung mit dem YUKI Block RSX1

Ob Modbus RTU, RS485/RS422/RS232 oder ein proprietäres serielles Protokoll: Gemeinsam klären wir, wie sich Ihre Geräte sinnvoll anbinden lassen – per Standardkonfiguration, Coldwave Script oder kundenspezifischer Firmware.

Protokoll passend umsetzen

Ob Modbus RTU, RS485/RS422/RS232 oder proprietäres serielles Protokoll: Wir finden den richtigen Weg für Ihre Anbindung.

Integration konkret bewerten

Wir klären früh, wie Geräte, Register, Datenpunkte und Schnittstellen sinnvoll in Ihr Projekt eingebunden werden.

Technisch sauber starten

Von der ersten Bewertung bis zur Umsetzung mit Coldwave Script oder kundenspezifischer Firmware schaffen wir eine belastbare Grundlage.
