YUKI Block DIO42 – Digitale Ein- und Ausgänge für Monitoring und Fernanbindung

4 digitale Eingänge und 2 Relaisausgänge für die einfache Nachrüstung bestehender Anlagen mit sicherer Cloud-Anbindung.

Für digitale Zustände und Schaltsignale ausgelegt

Für die Anbindung bestehender Kontakte, Meldungen und Ausgänge – ohne eigene IoT-Hardware oder aufwendige Sonderentwicklung.

  1. 1

    Zustände erfassen

    Digitale Eingänge machen Betriebs-, Stör- und Statussignale aus bestehenden Anlagen direkt nutzbar.

  2. 2

    Signale weitergeben

    Mit Relaisausgängen lassen sich einfache Schalt- und Rückmeldefunktionen in Integrationsszenarien abbilden.

  3. 3

    Schnell nachrüsten

    DIO42 eignet sich besonders für Retrofit-Projekte, bei denen vorhandene Signale sicher und strukturiert in die Cloud gebracht werden sollen.

Coldwave YUKI Block DIO42

Schnelle Nachrüstung

Digitale Signale und Schaltzustände bestehender Anlagen lassen sich ohne eigene IoT-Hardware direkt anbinden.

Zustände sicher erfassen

Betriebs-, Stör- und Statusmeldungen werden zuverlässig erfasst und für Monitoring und Auswertung nutzbar gemacht.

Einfach integrieren

Konfiguration und Anbindung erfolgen strukturiert über die Coldwave Plattform, Web-UI oder REST-API.

DIO42 schafft eine einfache Anbindung digitaler Signale bestehender Anlagen an die Cloud.

Digitale Ein- und Ausgänge
Für Bestandsanlagen geeignet
Sichere Kommunikation
Abmessungen 45,1mm x 76,9mm x 59,7mm
Eingangsspannung 18V – 24V DC ±10%
Eingänge 4
Ausgänge 2 Relaiskontakte (NO)
Umgebung -20°C bis 65°C, IP20

Erweiterte technische Details

Abmessungen 45,1mm x 76,9mm x 59,7mm
Eingangssicherung 2A träge
Eingangsstrom 0,3A (1,2A max.)
Eingangspegel Low ≤ 5,5V, High ≥ 16V
Leitungsdaten Länge < 3m, Querschnitt ≤ 1,5mm², starr oder flexibel
Ausgangsbelastung Max. 160V AC/DC @ 2A / 62,5VA / 60W
Batterie Echtzeituhr 3V Lithium: CR1225 (48mAh)
Lagerungstemperatur -40°C bis 85°C
Schutzklasse III (Safety Extra Low Voltage)
Aufstellhöhe < 2000m
Mobilfunk LTE Cat-M1 / Cat-NB2
LTE-Bänder B1-B5, B8, B12, B19- B20, B28
OTA-Update OTA via Mobilfunk, gesichert mit DTLS

Wann ist der YUKI Block DIO42 die richtige Wahl?

Der YUKI Block DIO42 ist die passende Lösung, wenn digitale Signale aus bestehenden Anlagen oder Geräten schnell und sauber angebunden werden sollen. Typische Fälle sind Betriebs- und Störmeldungen, Freigaben, Rückmeldesignale oder andere binäre Zustände, die zentral überwacht, historisiert oder in Prozesse eingebunden werden sollen.

Besonders sinnvoll ist DIO42 für Retrofit-Projekte, bei denen vorhandene Schaltsignale ohne eigene Hardwareentwicklung cloudfähig gemacht werden sollen. Mit 4 digitalen Eingängen und 2 Relaisausgängen entsteht eine kompakte Basis für Monitoring, Alarmierung und einfache Fernanbindung.

Aus digitalen Signalen werden nutzbare Informationen

DIO42 verbindet Schalt- und Zustandsinformationen nicht nur mit der Plattform, sondern macht sie für Betrieb, Auswertung und Integration nutzbar.

Zustände zentral überwachen

Digitale Eingänge machen Betriebs- und Störmeldungen zentral sichtbar und für Historie, Auswertung und Benachrichtigung nutzbar.

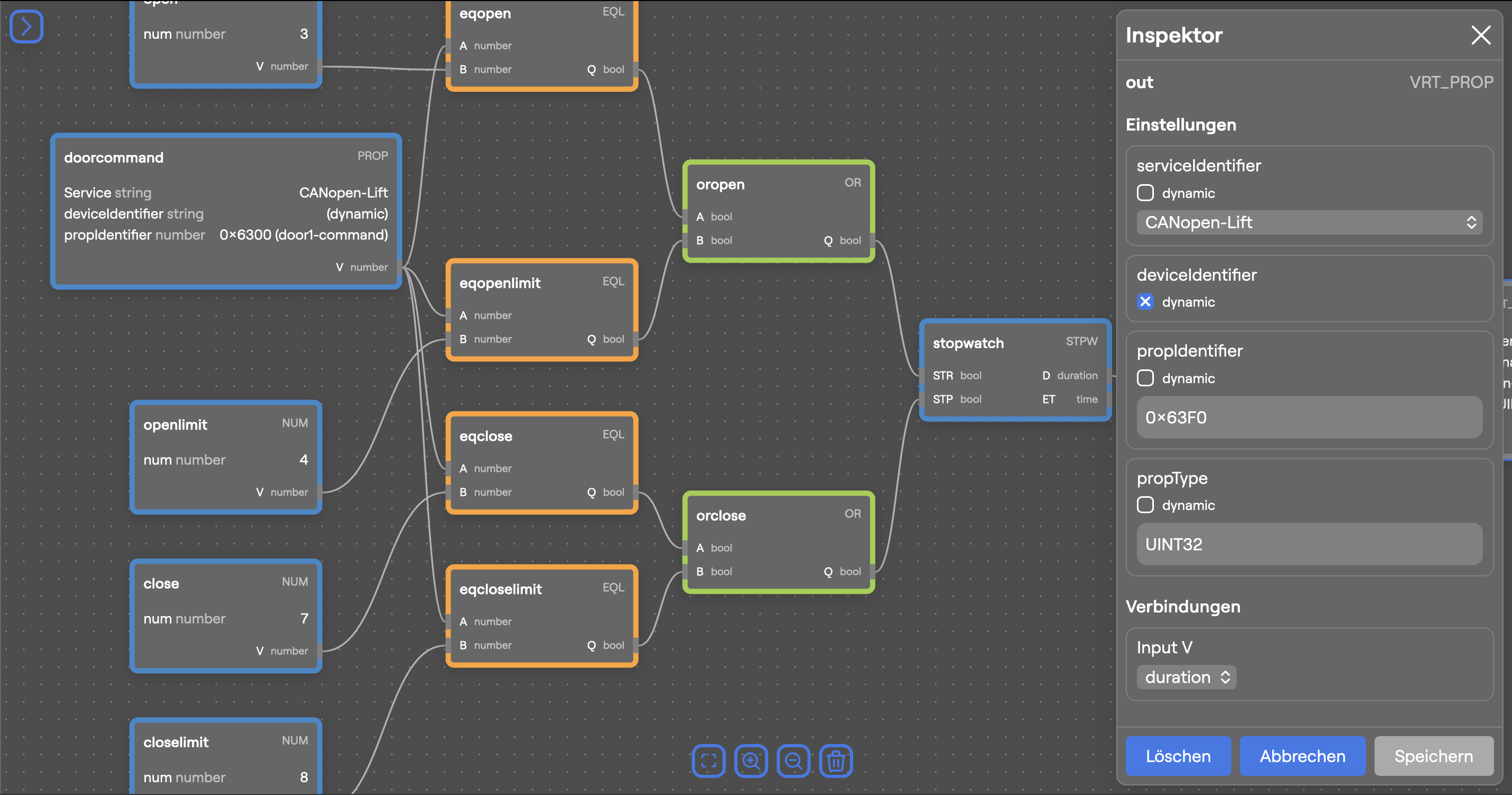

Einfache Logik und Reaktionen

Relaisausgänge und Plattformlogik schaffen eine Grundlage, um Signale weiterzugeben, Zustände zu verknüpfen oder einfache Reaktionen auszulösen.

Integration in bestehende Systeme

Über Web-UI und REST-API lassen sich Signale strukturiert einbinden und in bestehende Anwendungen oder Betriebsabläufe integrieren

Nicht nur angebunden, sondern für den Betrieb vorbereitet

DIO42 ist auf den Einsatz mit der Coldwave Plattform ausgelegt – von der Anbindung digitaler Signale über Telemetrie und Historie bis zu Regeln, Alarmierung und Updates.

So entsteht aus einzelnen Zuständen, Meldungen und Schaltkontakten nicht nur ein Datenpfad, sondern eine betreibbare Anbindung. Erfasste Signale können zentral überwacht, historisiert, ausgewertet und in bestehende Prozesse oder Kundensysteme eingebunden werden. Zusammen mit Alarmierung, einfacher Logik und OTA-Fähigkeit schafft DIO42 eine belastbare Grundlage für den späteren Betrieb im Feld.

Häufige Fragen

Welche Signale lassen sich mit dem YUKI Block DIO42 anbinden?
Der DIO42 ist für digitale Signale ausgelegt. Dazu gehören zum Beispiel Betriebszustände, Störmeldungen, Freigaben, Rückmeldungen oder andere binäre Schaltsignale aus bestehenden Anlagen und Geräten.
Wie viele Ein- und Ausgänge bietet der DIO42?
Der Block verfügt über 4 digitale Eingänge und 2 Relaisausgänge mit Schließerkontakten.
Für welche Spannungsbereiche sind die Eingänge ausgelegt?
Die digitalen Eingänge sind für typische 12–36-V-Signale in technischen Anlagenumgebungen ausgelegt. Die genauen Schaltpegel sind in den technischen Daten spezifiziert.
Ist der DIO42 für Retrofit-Projekte geeignet?
Ja. DIO42 ist speziell für die Nachrüstung und Einbindung bestehender Anlagen ausgelegt, wenn digitale Zustände, Meldungen oder Schaltkontakte ohne eigene Hardwareentwicklung in Monitoring- und Cloud-Prozesse eingebunden werden sollen.
Kann der DIO42 auch Signale schalten?
Ja. Neben den Eingängen stehen 2 Relaisausgänge zur Verfügung. Damit lassen sich einfache Schalt- oder Rückmeldefunktionen in Integrationsszenarien umsetzen.
Ist der DIO42 industrietauglich?
Der DIO42 arbeitet in einem Temperaturbereich von -20 °C bis 65 °C, Schutzklasse III und IP20. Damit ist der Block für technische Einbauumgebungen ausgelegt, nicht aber für ungeschützte Außeneinsätze.

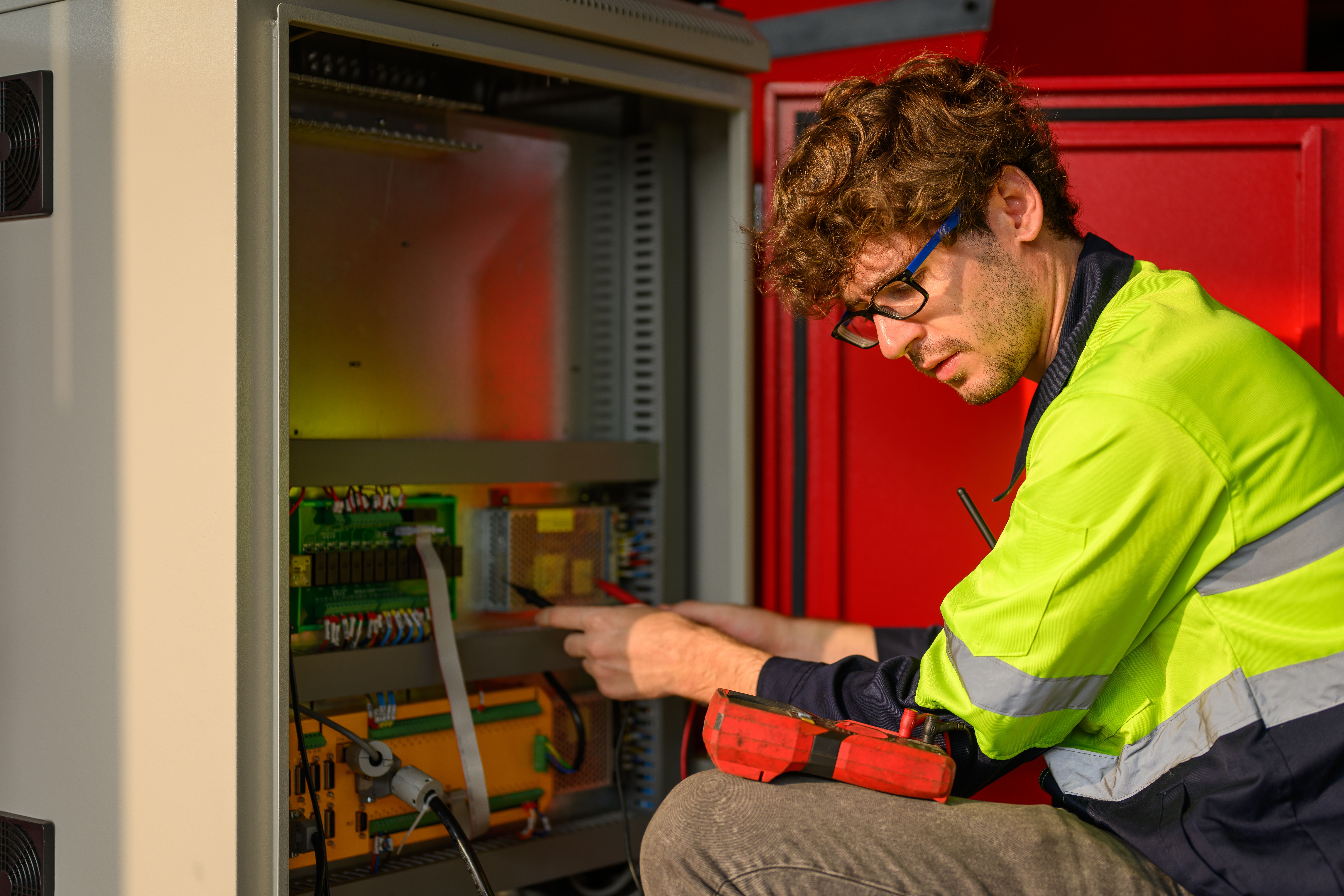

Wir unterstützen bei Auswahl, Nachrüstung und Integration mit dem YUKI Block DIO42.

Ob Betriebsmeldung, Störsignal, Freigabe oder Schaltkontakt: Gemeinsam klären wir, wie sich bestehende digitale Signale sinnvoll anbinden und in Monitoring, Alarmierung oder bestehende Prozesse integrieren

Signale passend anbinden

Wir bewerten, welche Zustände, Meldungen und Schaltsignale mit DIO42 sinnvoll erfasst oder weitergegeben werden können.

Nachrüstung konkret planen

Gemeinsam klären wir Einbindung, Spannungsniveau, Signaltypen und den passenden Integrationsweg für Ihr Projekt.

Sauber in Betrieb starten

Von der ersten Bewertung bis zur technischen Umsetzung schaffen wir eine belastbare Grundlage für Monitoring und Fernanbindung.
